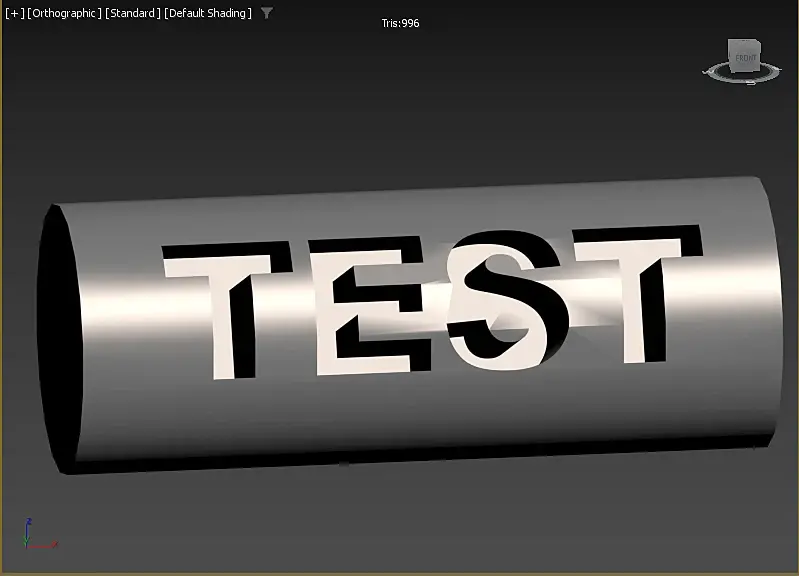

Прошу совета как исправить заломы в отображении текстуры - она после булена отображается ломанной. Но без булеана не обойтись - надо текст прорезать...
Делал proBolean без удаления граней и с удалением только невидимых (тоже разницы не заметил).

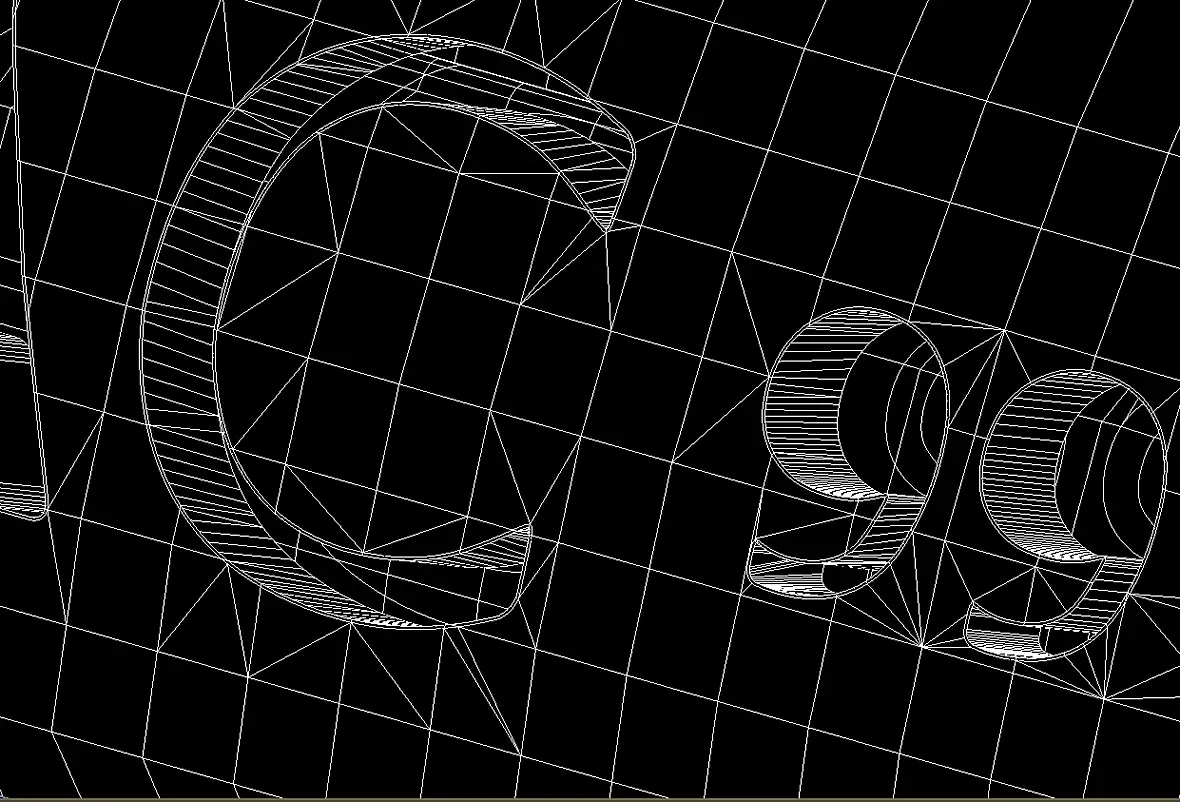

Пробовал переделать модель (результат похожий +/- ), настроить группы сглаживания (все норм - внешняя поверхность в 1й группе), перенастроить наложение UVW (тоже ничего не меняется), точки спаяны, сетка достаточно плотная, а дополнительные ребра не улучшают ситуацию...
Порядок такой, если не объяснять в подробностях: 1. Накидываете на геометрию Turn to Poly модификатор, конвертируете в Editable Poly
2. Выделяете все полигоны, в Smoothing groups выставляете 30 и нажимаете Autosmooth
Если это не помогло, значит проблема не в группах сглаживания, а в просмотре, то есть в шейдинге самого макса или в чем там идет отображение. Ну то есть с материалом MatCap такое может выглядеть страшно, но без него - норм
я бы через нормали попробовал править такое. Если скинете модель - могу попробовать. только от многоугольных поликов надо избавляться.
Спасибо, однако я и сам хотел бы разобраться, а не чтоб за меня кто-то сделал)) Вы имеете в виду, что надо что-то настроить через модификатор Edit Normals?
Цитата mr.spoilt:
Порядок такой, если не объяснять в подробностях: 1. Накидываете на геометрию Turn to Poly модификатор, конвертируете в Editable Poly
2. Выделяете все полигоны, в Smoothing groups выставляете 30 и нажимаете Autosmooth
Если это не помогло, значит проблема не в группах сглаживания, а в просмотре, то есть в шейдинге самого макса или в чем там идет отображение. Ну то есть с материалом MatCap такое может выглядеть страшно, но без него - норм
Спасибо за подробный алгоритм. Проделал эти манипуляции, но не помогло - вообще ничего не поменялось.
Про MatCap не знал - посмотрю инфо... У меня просто короновский стандартный (серебро).
Спасибо, однако я и сам хотел бы разобраться, а не чтоб за меня кто-то сделал)) Вы имеете в виду, что надо что-то настроить через модификатор Edit Normals?
если совсем упрощенно, то он проецирует направление нормалей с предустановленных стадартных форм, таких как плоскость и цилиндр. можно и вручную теоретически выставить через эдит нормалс, но это будет непросто )
Но без булеана не обойтись - надо текст прорезать...
Очень даже обойтись.
Поделитесь мудростью, пожалуйста, как текст конкретного шрифта вырезать (если только не прибегать к дисплейсу)?
Цитата mr.spoilt:
Сразу не разглядел, вот обводка фаской вокруг - это отдельная группа или она с общим фоном поверхности?
Это просто обводка (не фаска). Делал и с ней и без нее - с ней чуть меньше, но все рано заметно... Да, она в 1й группе сглаживания со всей поверхностью.
Цитата PixelAccent:
а если удалить эти корявые полики и через Cap закрыть?
Спасибо за совет, но не помогло.
Цитата ksonto:

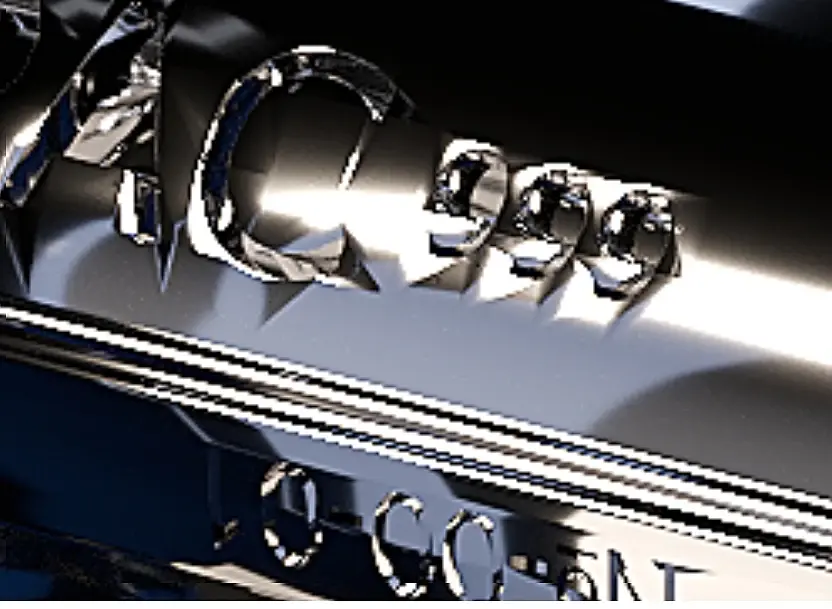

булеан - до

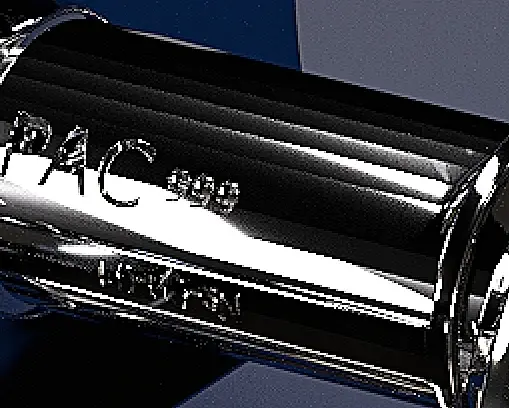

булеан - после правки нормалей

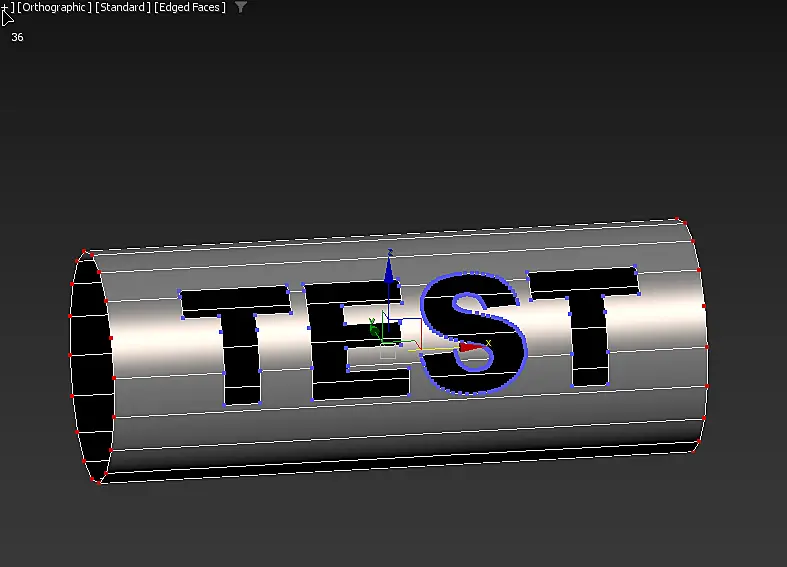

Купил скрипт, пересмотрел видео 2 раза - вроде все делаю правильно, но после исправления одних косяков ломается геометрия в других местах... Вот например. растяжки вокруг букв ушли, но появились ребра на цилиндре и освещение совсем по другому ложится. Пробовал заново назначить группы сглаживания и UVWmap, но не помогло.. Может что то не учел?
