Как смоделить такую штуку

Нет Олег он не работает

Смотри  прикол

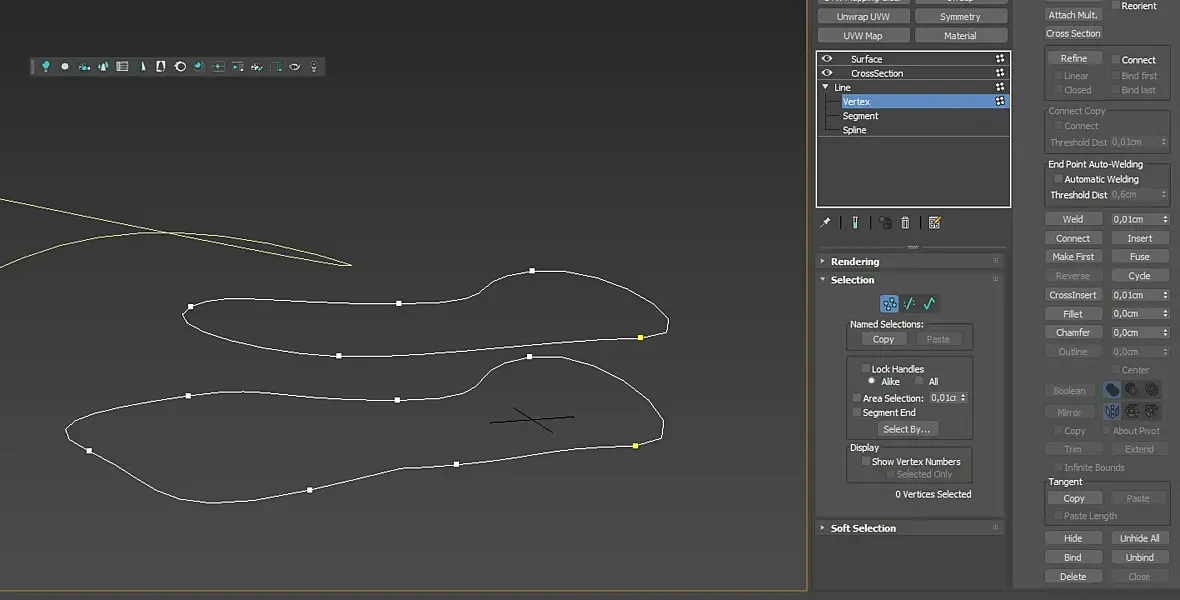

На каждом сплайне по 4 вертекса, но если сделать по 5 вертексов

настройки сюрфэйс  + - 70 до одного места вообще.

И вот такую мелкую казалось бы деталь как эти проклятые 5 вершин человек даже с опыт работы в максе может и не знать. Ну логично что два сплайна, между ними кроссекшн и уж потом из всего этого сюрфейс делает геометрию. Логично же? Но убрать пару вершин и все, оно не работает и ты хоть убейся это надо еще найти, понять.

А норм сплайн он как раз таки добавляет вершины и поэтому все начинает работать, да он ничего не делает но если в нем поставить число вершин для каждого сплайна большее 4 то проблема решается и вот сидишь и думаешь а почему так? Почему норм сплайн решил проблему, хотя по сути она было совсем в другом.

И вот то что тут писали это новичку в максе никак не понять. Даже я пройдя многочасовые курсы Эпова, курсы Варвика по хард сюрфейс, курсы Гоголова, и вот нигде этого нету. Реально нигде.

Поэтому удивляют люди делающие умный вид. Тут есть новички которые не знают что такое капланары, а уж такой нюанс как этот и подавно.

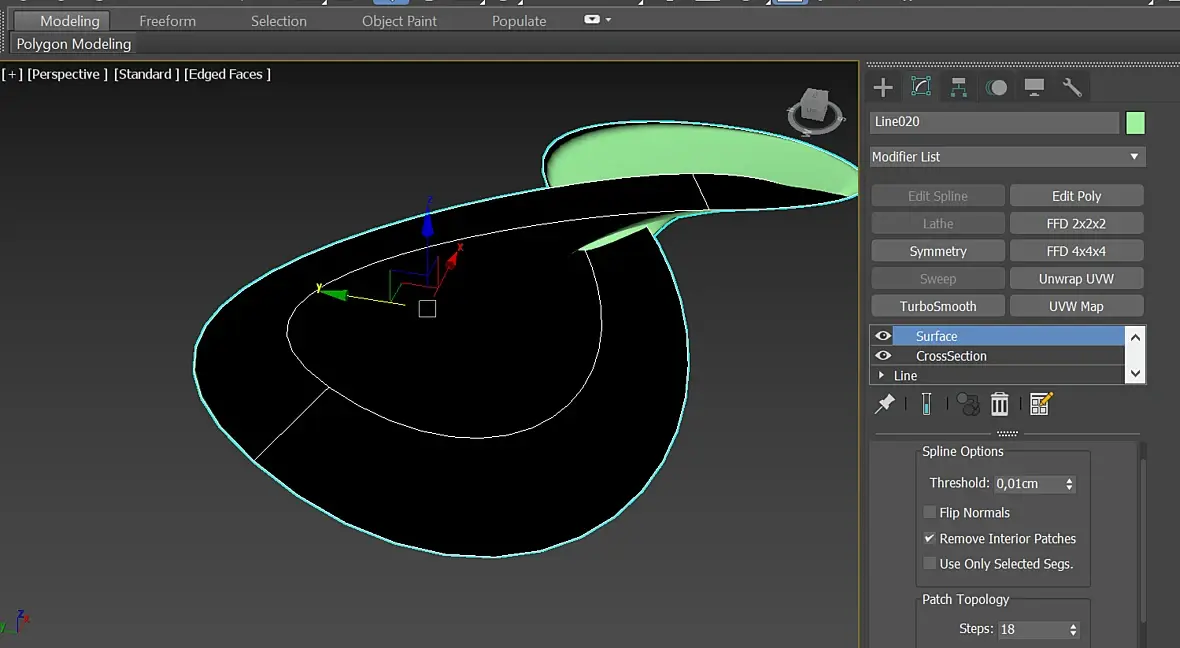

У меня первый обьект из пяти верщин как раз случайно вышел.

https://gifyu.com/image/UtR6

Просто посмотри.

вот в этом то и дело. Нужно было чтобы вершины были в разных плоскостях для той формы ради которой эта тема. И вот если этих нюансов не знаешь это не понять.

вообще обожаю мозговой штурм, да это интересно.

Я на гифке старался для тебя лично покрутить все и повертеть. Все работает.

нет, это не штурм. Это тебя пытаемся вразумить. Это уже не интересно.

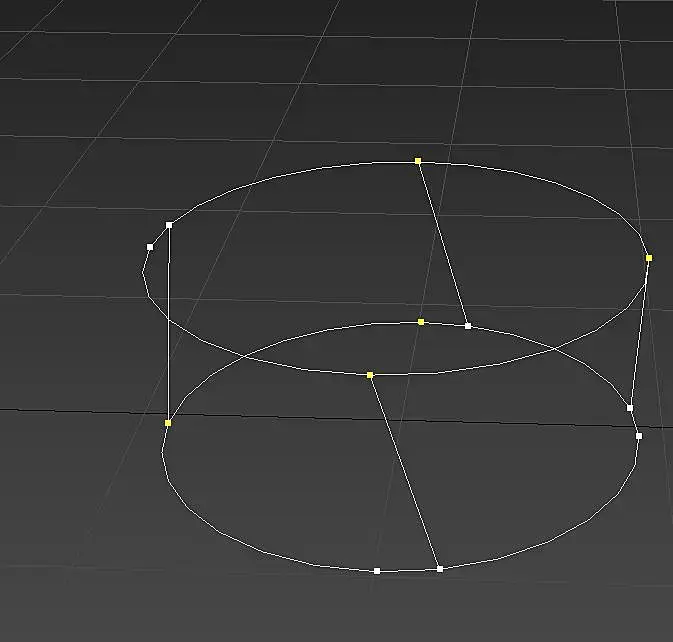

Олег все тоже самое повтори но чтобы 4 вертекса было. Ты удивишься)

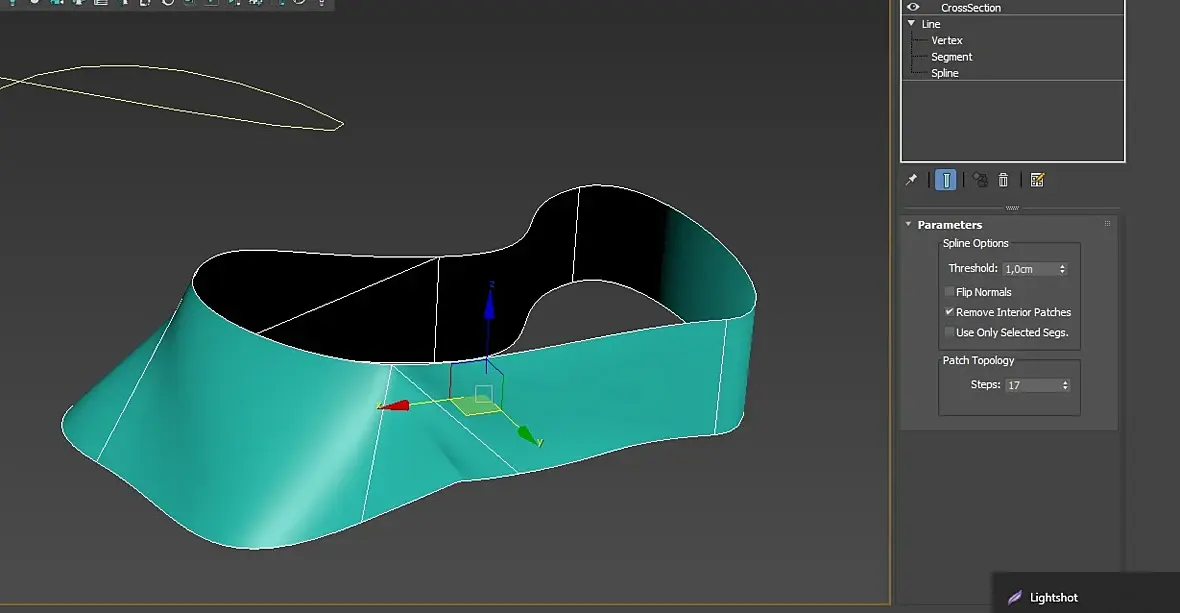

Вот тебе верхний сплайн из пяти точек, нижний из 7

https://drive.google.com/file/d/1jpWrRJhU4mrrRalhFSxz4xhULXibZken/view?usp=sharing

ссфылка на гифку, а то там не работает.

ГДЕ конкретно?

повторю.

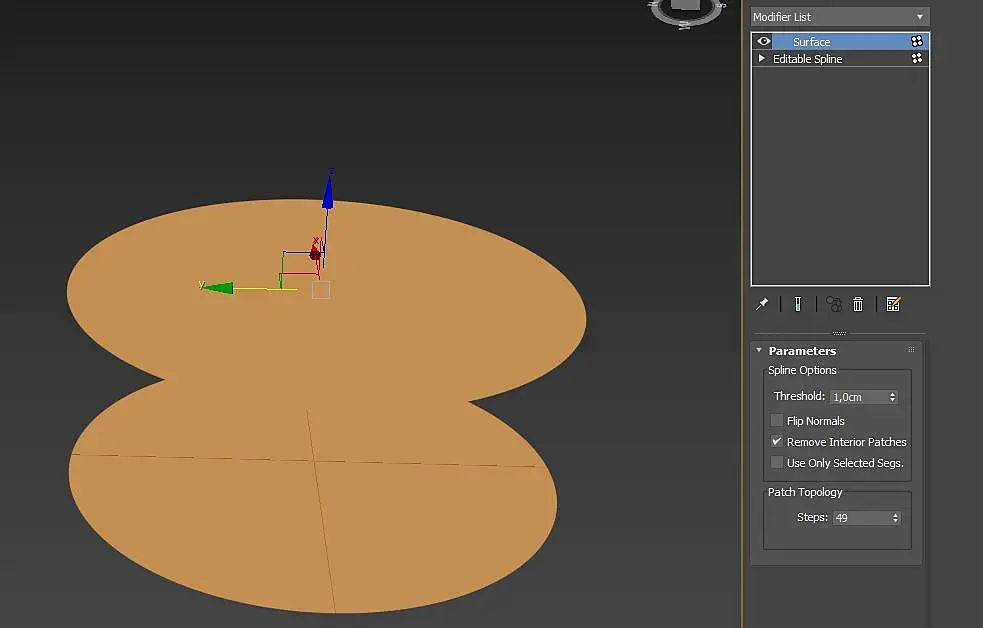

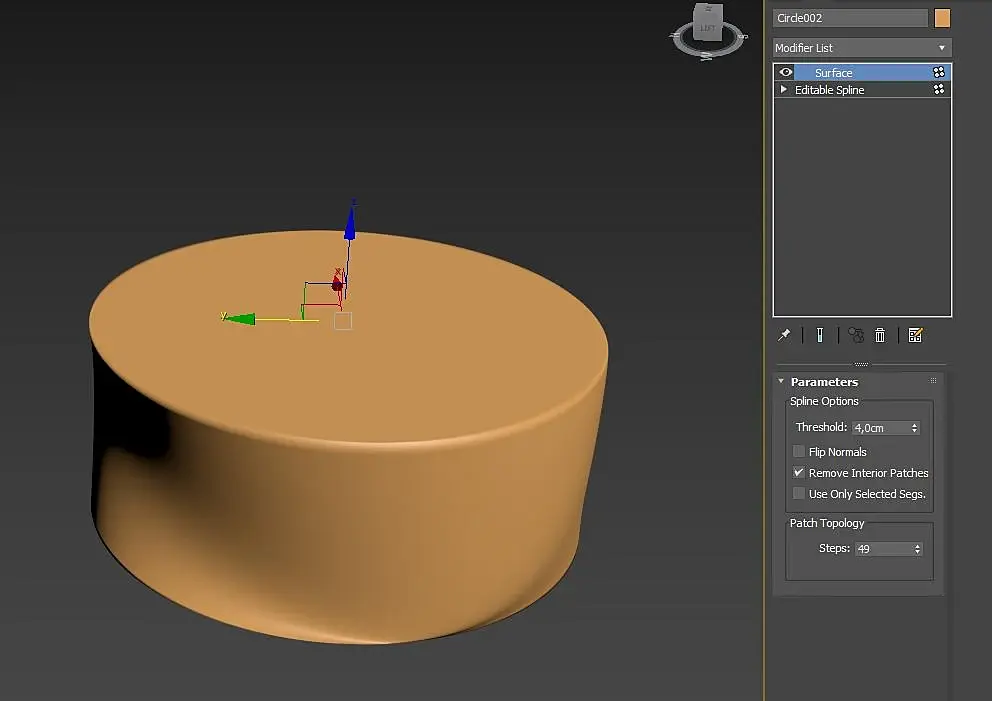

DoCentttt, зачем неистово треш крутишь? это максимальное расстояние между двумя точками при котором сюрфейс будет поверхность строить. то есть если точки разнесены друг от друга выставив там число больше чем расстояние между ними построится поверхность, в противном случае поверхности не будет тк точки разнесены.

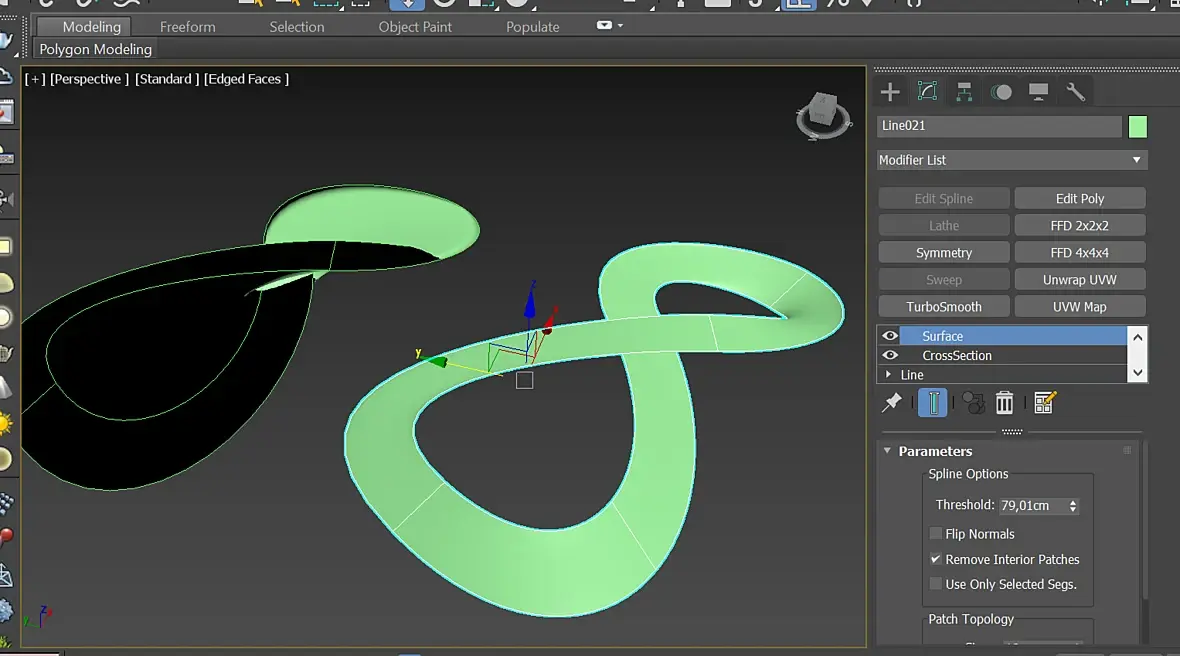

пытался воссоздать Аланов глюк) у меня он токо так появился похожий отдаленно

у него не глюк. он после создания еще одной точки накрутил треш и видимо эта точка "соеденилась" с какой то близлежащей из-за высокого треша. поэтому и построилась поверхность. а изначально косяк у него из-за того что там сплайн гнется два раза в виде буквы s а вершин там нету.

качество паршивое но видно)

Все дело именно в этом.

пздц просто. перечетай все мои посты в этой ветке.

и меня тут абсолютно не в чем вразумлять, так как я все делаю правильно. Исходя из простой логике это все должно работать, но для патчей видимо действуют какие то свои правила которые просто надо знать. Тут вразумление не при чем и как и всегда вразумляю как раз таки я в любой теме.  Что и доказывают либо скринами либо ссылками на пруфы.

так а почему у тебя не получалось сначала? Из скольки ты точек делал?

а что их перечитывать? просто делать больше 4 вертексов. ВСЕ.  Делаешь меньше - закрывается сверху полигон. А со сложной фигурой это делает инопланетные вещи.

вначале без кроссекшн через оутлайн и экструдом. Потом когда стал делать через 4 вершины и столкнулся с тем что это сделать невозможно.

Дело в том что с патчами я не работаю, только очень редко.  И по сути логика их не совсем понятна, почем через замкнутые сплайны оно на 4 точки делает еще и cap а на 5 уже не делает.
